在网络布线中， 通常室外 （楼宇之间连接） 使用的是光缆， 室内 （楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中， 又用到了什么设备？它们的作用是什么？之间的关系又如何呢？

连接关系:

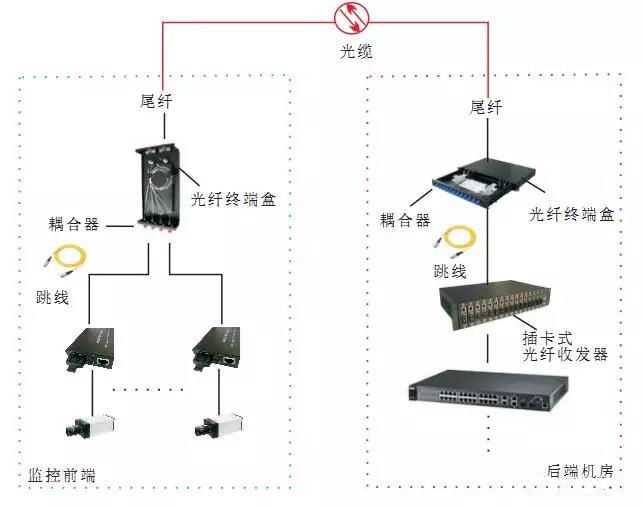

连接图

步骤 1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤 2： 将光纤跳线接入光纤收发器， 目的是将光信号转换成电信号。

步骤 3： 光纤收发器引出的便是电信号， 使用的传输介质便是双绞线。此时双绞线可接入网络设备的 RJ-45 口。到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光?？椋ɡ嗨乒庀耸辗⑵鞴δ埽?，该口也不能使用。

光缆终端盒、尾纤的作用和接法

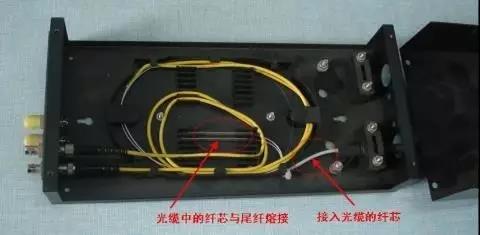

光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤，光缆终端盒内部结构，如图所示。

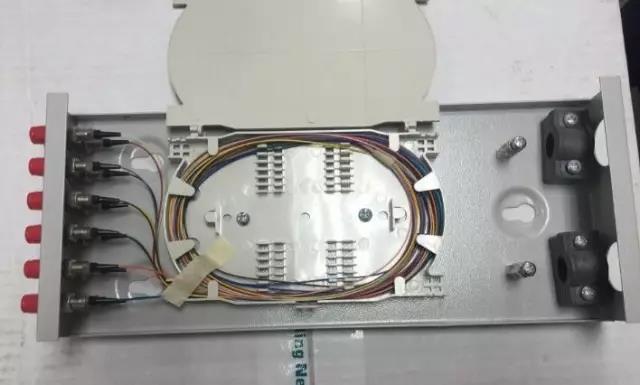

如图所示，接入的光缆可以有多芯

例如：一根 4 芯的光缆（光缆中有 4 根纤芯），那么，这根光缆经过终端盒，便可熔接出最多 4 根尾纤，即往外引出 4 根跳线。上图 ，只熔接了 2 根，也就往外引出了 2 根跳线。

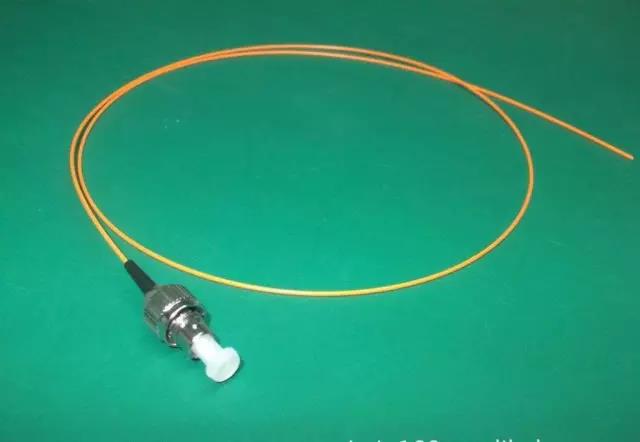

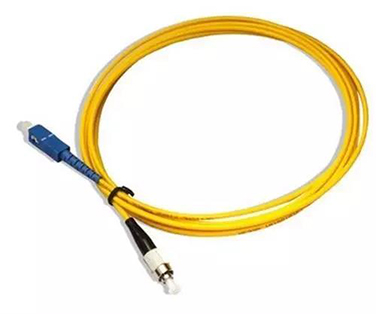

如图所示，这是一根外皮是黄色尾纤

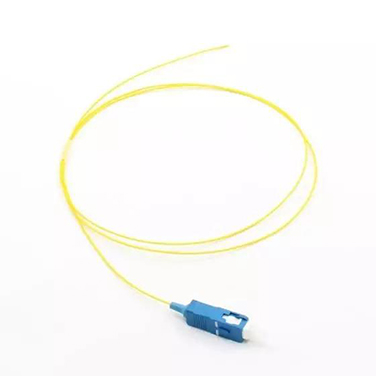

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。通过熔接，与其他光缆纤芯相连。

尾纤作用： 主要是用于连接光纤两端的接头。 尾纤一端跟光纤接头熔接 ，另一端通过特殊的接头跟光纤收发器或光纤?？橄嗔?， 构成光数据传输通路。

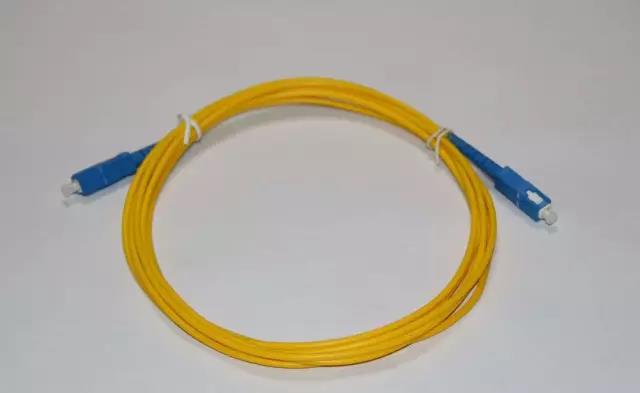

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开， 便成了尾纤。

名词解释

尾纤： 用在终端盒里， 连接光缆中的光纤， 通过终端盒耦合器 （适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。起连接尾纤和设备作用。

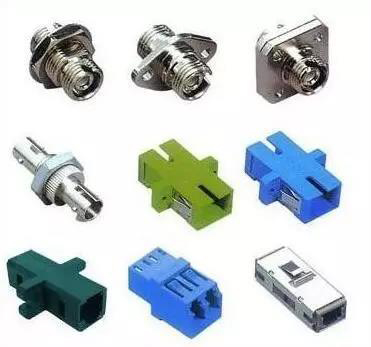

光纤耦合器 ：是用于两条光纤或尾纤的活动连接通俗称为法兰。

光纤终端盒 ：是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

光缆接续盒： 是两条光缆对接成一条长的光缆用的。他们之间是不能互换使用的,光缆与光端机之间是通过光纤终端盒连接的,也就是光端机上只能插尾纤。

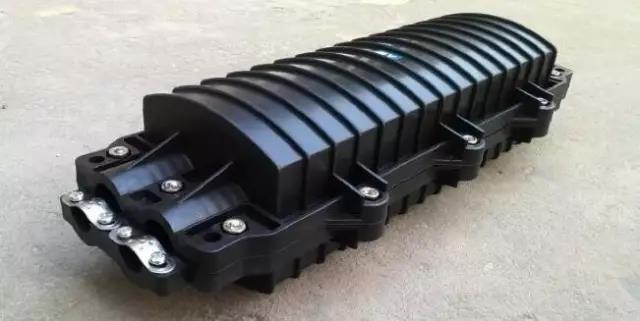

卧式

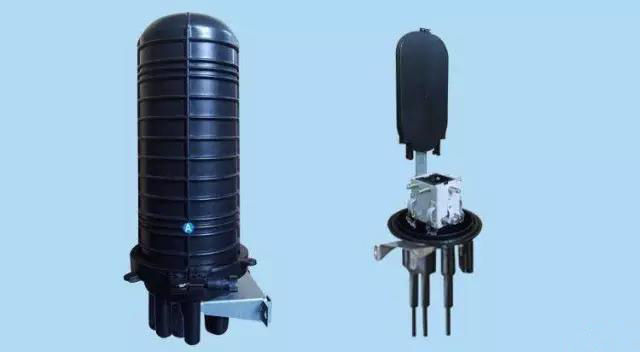

帽式/立式

关于终端盒和熔接盒是否可以这样理解？在其中光纤的两个头熔接， 只不过前者是光缆和尾纤的熔接，后者是光缆之间的熔接。

接续盒和终端盒 是不一样的 接续盒是全密封的可以防水但是它无法固定尾纤,终端盒不防水,内部结构一边可固定光缆,一边可固定尾纤。

耦合器只能连接两条尾纤并且分SC/PC、SC/SC、ST/ST、FC/FC、SC/FC等接口,而光缆和尾纤之间是用熔接机熔接的是死的。

尾纤与跳线 有什么区别？把跳线一分为二可以做为尾纤用么？尾纤只有一头是活动接头,跳纤两头都是活动接头,接口有很多种,不同接口需要不同的耦合器,跳纤一分为二可以做为尾纤用。
